137-2866-5346（1）石墨治具重量大，影響加熱效率及燒結參數的設定。
燒結爐子中的石墨要升溫到焊接溫度，但大面積的石墨治具要吸收大量熱量，達成焊接點的升溫過程耗費大量時間。同時，各型號超薄VC產品的治具體積不同重量不同，燒結過程需制定不同的升溫曲線，工藝參數制定復雜多變。
（2）焊接體系，溫度梯度大。
眾所眾知，石墨在面內具有較高的導熱速率，而面間導熱系數低，熱量在石墨治具內的傳導狀態為各向異性，而多達10層的堆放系統存在復雜的溫度差。簡單的說，各層的超薄VC產品受熱不均勻，焊接效果存在差異。
（3）不同堆放層焊接產品受力狀態存在差異。
由于是水平堆放，各層VC產品所受壓應力存在梯度。例如10層堆放的情況下，最底層承受了上面9層石墨夾具的壓應力，而最頂層產品沒有石墨治具的壓應力，受力情況的不同，導致銅網焊接效果的差異。
（4）石墨治具受熱變形，導致上蓋與銅網的壓合效果存在差異。
石墨治具在長時間高溫燒結過程存在微小形變，引起同一板或不同層治具上的超薄VC銅網與上蓋的壓合力分布存在差異。

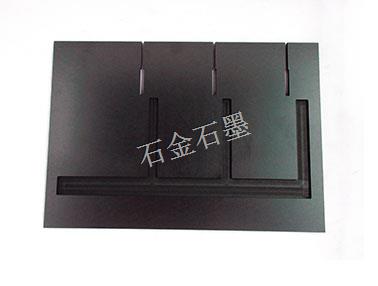

石墨治具是超薄VC銅網燒結與上下蓋焊接的承載體，其設計的合理性將關乎燒結焊接的最終質量，進而影響良率，成本以及超薄VC在5G手機中的普及率。
本文出自深圳市石金科技股份有限公司，公司是集銷售、應用開發，產品加工的石墨專業廠家，專門為模具行業、機械行業、真空熱處理爐、電子半導體及太陽能光伏產業等提供石墨材料、石墨電極和相關的石墨制品，歡迎致電13662687390
